DERIX introduceert
innovatieve houtbouwtechniek in Nederland

Een primeur in de Nederlandse houtbouw: bij de bouw van het nieuwe kantoor van Pronk Bouw in Warmenhuizen heeft houtspecialist DERIX de systemen Rothoblaas Spider en TC Fusion toegepast. Deze combinatie maakt het bouwen zonder liggers mogelijk. Dat biedt nieuwe ontwerpvrijheid in houten constructies.

Rothoblaas Spider

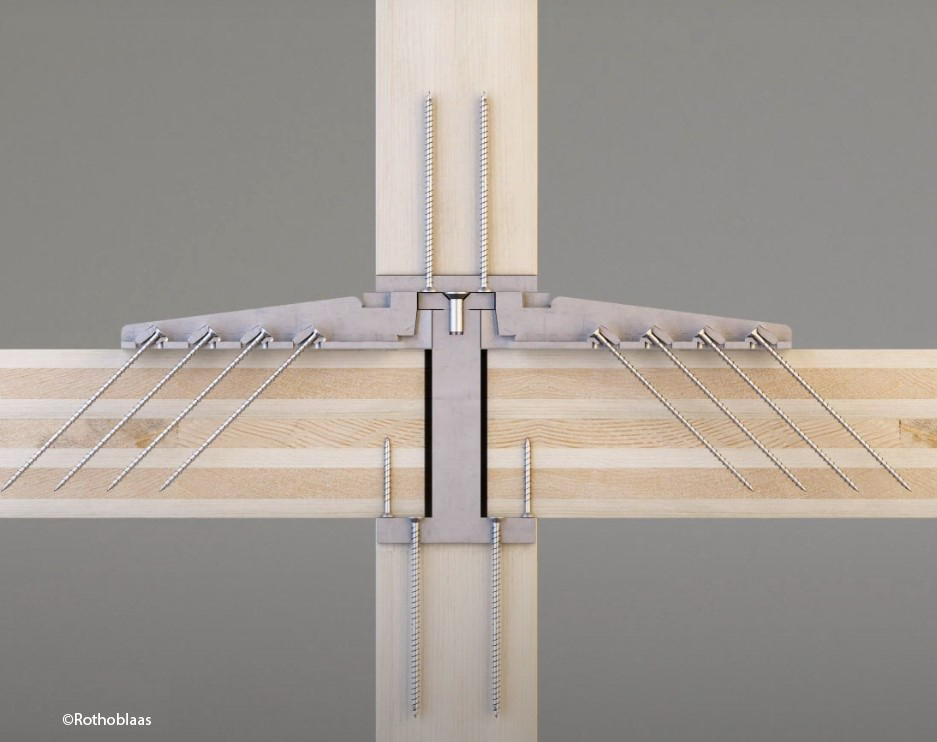

Normaal gesproken bestaat een clt-constructie uit kolommen en liggers waarop de vloeren rusten. Bij het kantoor van Pronk Bouw zijn de liggers echter weggelaten en rusten de vloeren dus direct op de kolommen. Dat kan niet zomaar: zonder de liggers gaan de vloerkrachten namelijk geconcentreerd rechtstreeks naar de kolommen en dreigen de kolommen de clt-vloeren te doorboren. Daarom heeft DERIX de Spider van het bedrijf Rothoblaas toegepast. Deze Spider wordt bovenop en door de vloer geplaatst. De clt-vloer wordt aan de stalen ‘poten’ van de spin opgehangen. Deze poten verzamelen de vloerkrachten en brengen ze naar het stalen ‘lijf’ van de spin. Daar worden de krachten afgegeven aan de onderstaande houten kolom door middel van schuin geplaatste schroeven die zijn verdeeld over de oppervlakte van de vloerplaat. De verzamelde drukkrachten in de houten kolom erboven gaan door het stalen spinnenlijf naar de houten kolom eronder. Op deze manier wordt de CLT-vloer niet belast door deze hoge ponskracht. De Rothoblaas Spider is een innovatief verbindingssysteem voor houtconstructies dat tot nu toe nauwelijks in Nederland is toegepast.

TC Fusion

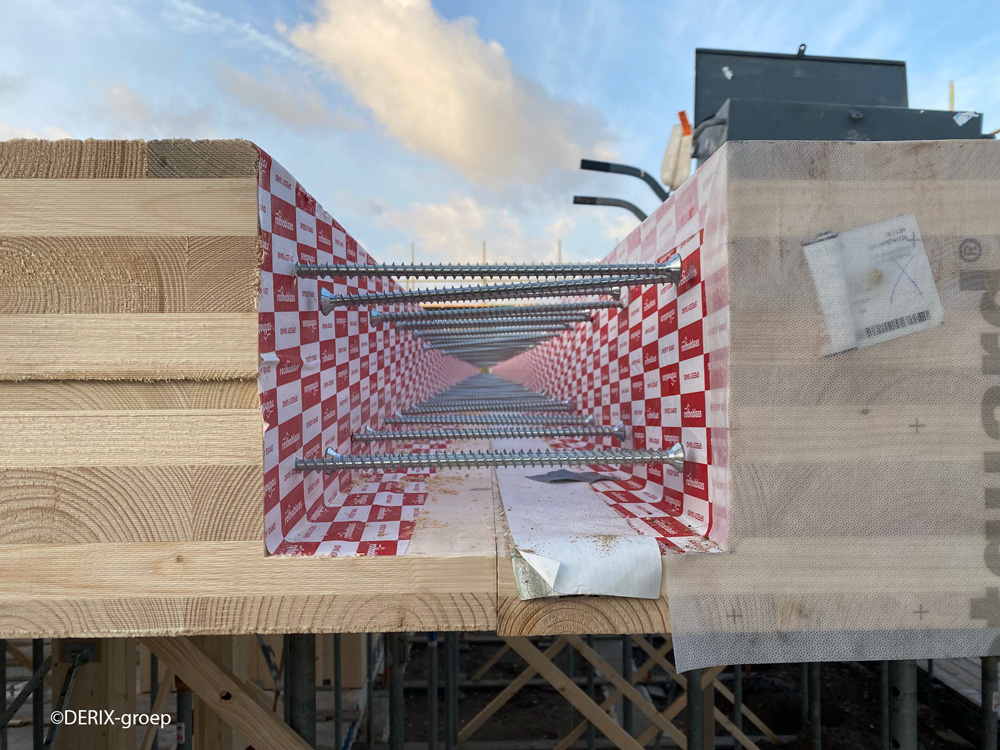

Het Spider-systeem kan alleen worden toegepast als er sprake is van één grote vloer. Door de afwezigheid van liggers zouden de afzonderlijke clt-elementen namelijk naar beneden vallen, tenzij je onder elk vloerdeel een kolom plaatst. Dat laatste zorgt voor een veelvoud aan kolommen en is dus niet wenselijk. Daarom is in combinatie met de Rothoblaas Spider ook de TC Fusion toegepast. Dit is een hout-beton-hout-verbinding (T staat voor timber en C voor concrete), waarmee de houten vloerdelen worden samengevoegd tot één grote vloer. Hiervoor worden de verschillende clt-elementen eerst door middel van voldraadsschroeven en stalen wapeningsstaven met elkaar vervlochten en vervolgens wordt de ruimte ertussen volgestort met beton. Totdat het beton is uitgehard, wordt er gewerkt met tijdelijke stempels (zie de foto boven aan dit artikel), die later worden verwijderd.

Voordelen

Dankzij de Rothoblaas Spider en de TC fusion kan er zonder liggers gebouwd worden. Hierdoor worden de verdiepingen en dus het gebouw uiteindelijk lager. Bovendien is er meer ruimte en flexibiliteit voor leidingen en installaties, doordat er aan de onderkant van de vloer geen liggers in de weg zitten.

“Met deze innovatieve combinatie laten we zien dat houtbouw niet alleen duurzaam, maar ook technisch vooruitstrevend is,” zegt Johan Paul Borreman, directeur bij DERIX Nederland. “We zijn trots dat we als een van de eerste houtbouwbedrijven in Nederland deze twee systemen samen hebben toegepast en zo een nieuwe standaard hebben neergezet voor toekomstbestendig bouwen.”
